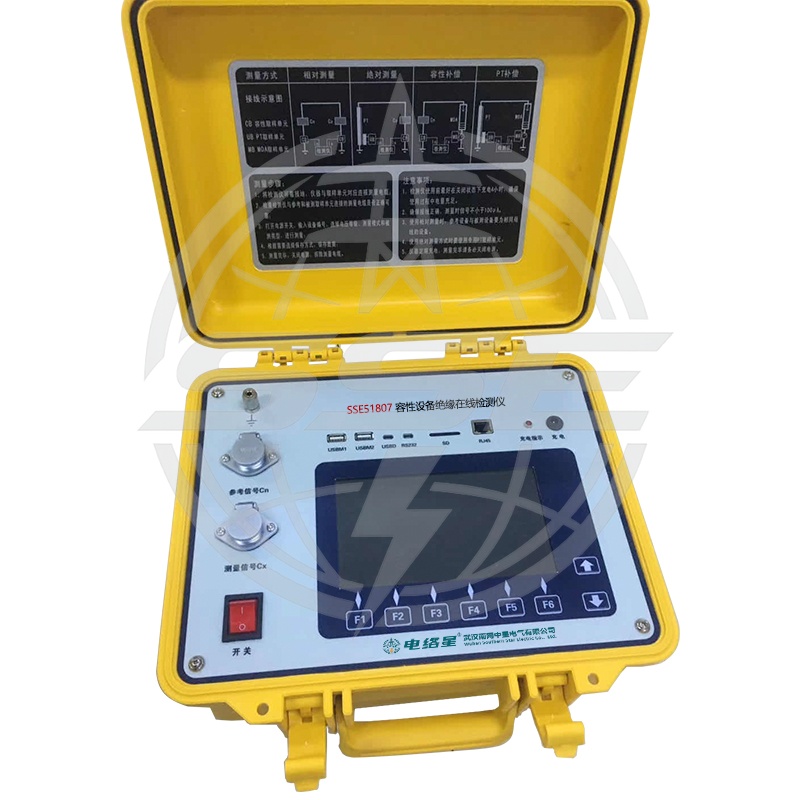

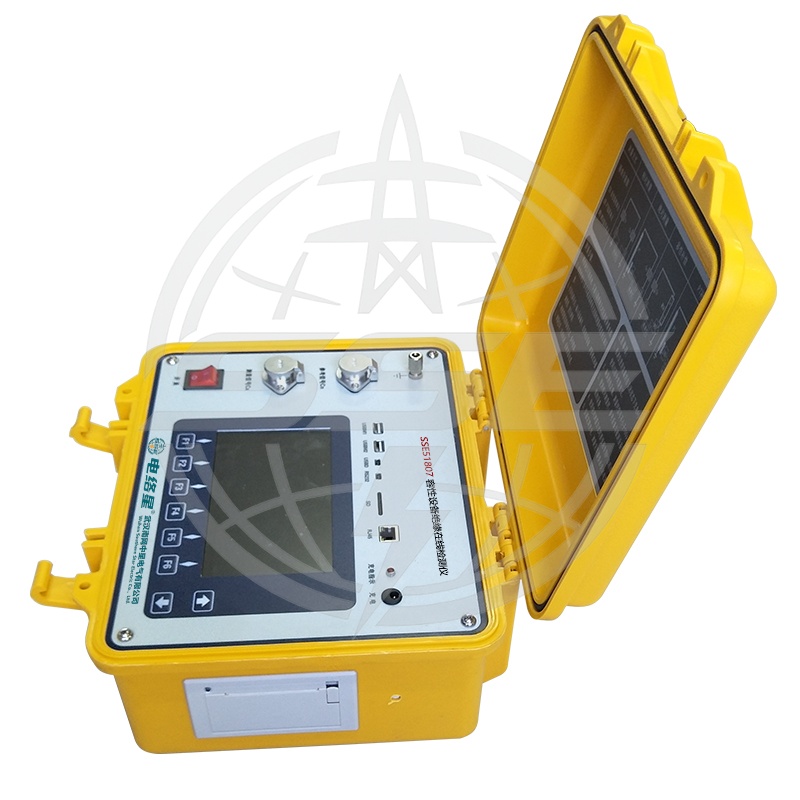

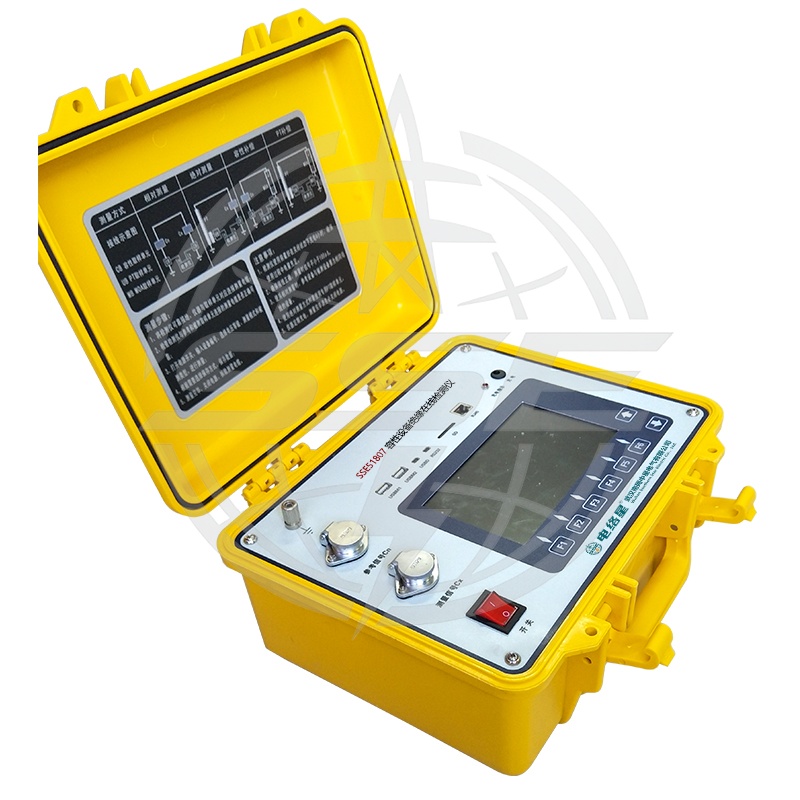

SSE51807容性设备绝缘在线检测仪

SSE51807容性设备绝缘在线检测仪采用全新的设计结构，能够克服现有带电检测系统的上述缺陷，具备多种测试功能。可对电容型设备的介质损耗和电容量进行在线或停电测量。主要用于对运行中的变压器套管、CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行实时在线监测，以便确定该设备的绝缘状态。

1. 采用高精度外置式穿心电流传感器替代以往通常采用的“取样保护单元”（包含多个开关回路，测试时用于将末屏电流切换至测试仪器，存在末屏开路危险，测试时需要操作多个短接片以将末屏电流引入测试仪器）。该传感器为穿心式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA～800mA 范围内的输入信号。传感器输入阻抗低，可耐受10A 工频电流的作用以及 10kA 雷电流的冲击，满足在线检测的使用条件。

2. 传感器采用压铸铝壳密封防水设计，二次输出采用防水电缆接头，测试连接方便；传感器安装完毕后，若要进行测试，仅联接上传感器二次电缆即可，能够做到“即插即用”，对末屏信号引线无需进行任何操作。

3. 检测仪器中的核心处理器采用实时嵌入式操作系统，并采用外扩16位、高速、多路同步采样模拟数字转换器（A/D），实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力。

4. 提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用 PT 二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波技术，较好地解决了介损测试精度及其稳定性问题，结合完善的电磁屏蔽措施和先进的数字滤波处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响。

5. 增加了同相电容型设备介损差值及电容量比值的检测功能，不但可避免因使用 PT 二次侧电压作为基准信号所导致的介损测试结果失真，还有助于减弱相间电场干扰的影响程度。

6. 检测仪配备9英寸液晶及电容触摸屏，用于显示监测数据并能以趋势图形式展示所监测的电压、电流、介损、电容量比值等数据。

7. 测试仪不但具有在线实时检测的功能，还可以对设备进行长时间连续在线监测，并自动记录所监测数据。

8. 提供两种阻性电流检测方式，可使用 PT 二次侧电压，又可使用同相电容型设备的泄漏电流，能够准确测量电压、电流、介损等多种参数。

9. 该系统采用外置式传感器取代 “取样保护单元”，可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器，无需设备停电，只需加装监测单元（IED）即可。

10. 检测仪采用便携式设计结构，质量轻，操作使用简单，机内使用高容量锂电池，完全满足现场使用的要求。
