SSE39605架空线路故障定位仪

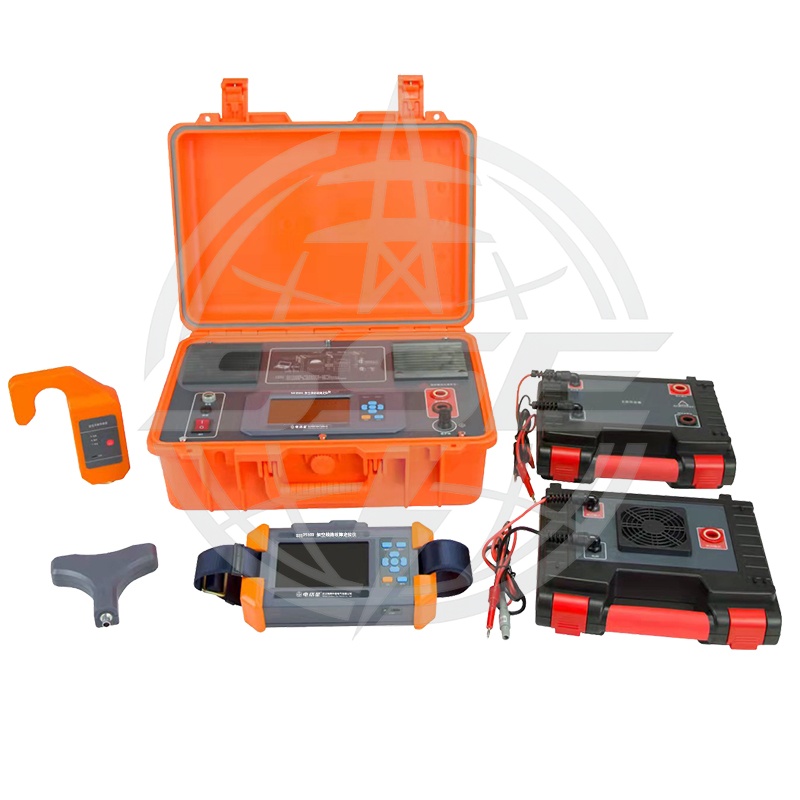

SSE39605架空线路故障定位仪适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式，对于低阻故障，在线路正下方检测特征信号, 无须登杆挂接传感器，具有操作简单，使用方便的特点。对于安装有智能开关（存在接地PT）线路发生的高阻故障，采用交流定位+升压器的方式，无需解除PT。发射机内置大容量锂电池，方便使用和携带.整套设备主要由发射机、接收机、交流升压器，直连传感器、悬挂传感器、弧光接地适配器及附件组成。

1. 用途：6-35kV 架空线路故障查找定位

2. 集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。

3. 故障诊断

1) 指导合适的定位方法。

2) 线路绝缘电阻、电容测量。

4. 交流定位-直连输出（低过渡电阻接地）：

1) 发射信号：大功率特种低频交流信号主动注入。

2) 接收信号：沿线分段查找，无须登杆挂接传感器。

3) 高效工作：无须登杆，极大提高测试效率，降低工作强度。

5. 交流定位-外接升压器输出（线路存在接地PT，中过渡电阻接地）：

1) 发射信号：大功率特种低频交流信号主动注入。

2) 接收信号：沿线分段查找，需要登杆挂接传感器。

3) 无需解除线路接地PT。

4) 创新的阻性电流含量和电流幅值比对，解决故障范围更宽。

6. 直流定位（高/低过渡电阻接地及弧光接地）：

1) 发射信号：大功率脉动直流信号主动注入。

2) 接收信号：沿线分段查找，需要登杆挂接传感器。

3) 全能定位模式，尤其解决弧光接地定位难题。

7. 直流耐压和交流耐压

1) 故障修复后的验收测试。

8. 发射机具有停止自动放电功能，确保操作安全。

9. 发射机具有过流保护、超温保护功能。

10. 发射机内置大容量锂离子电池组，携带方便。

11. 接收机采样全数字化高灵敏度信号处理，判据明确直观。

12. 具有数据记忆功能，掉电不丢失，定点更方便。
