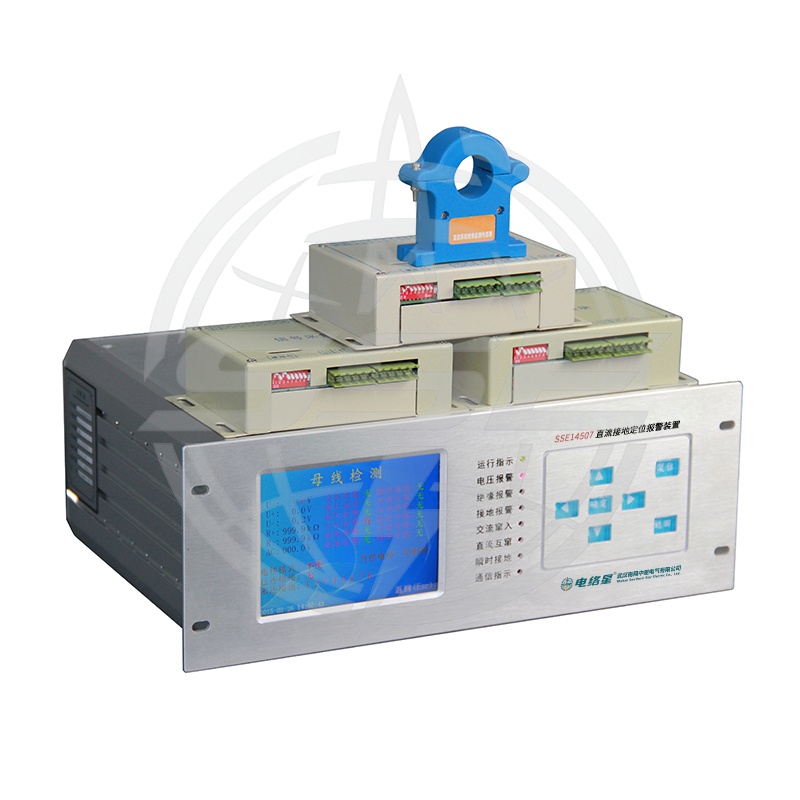

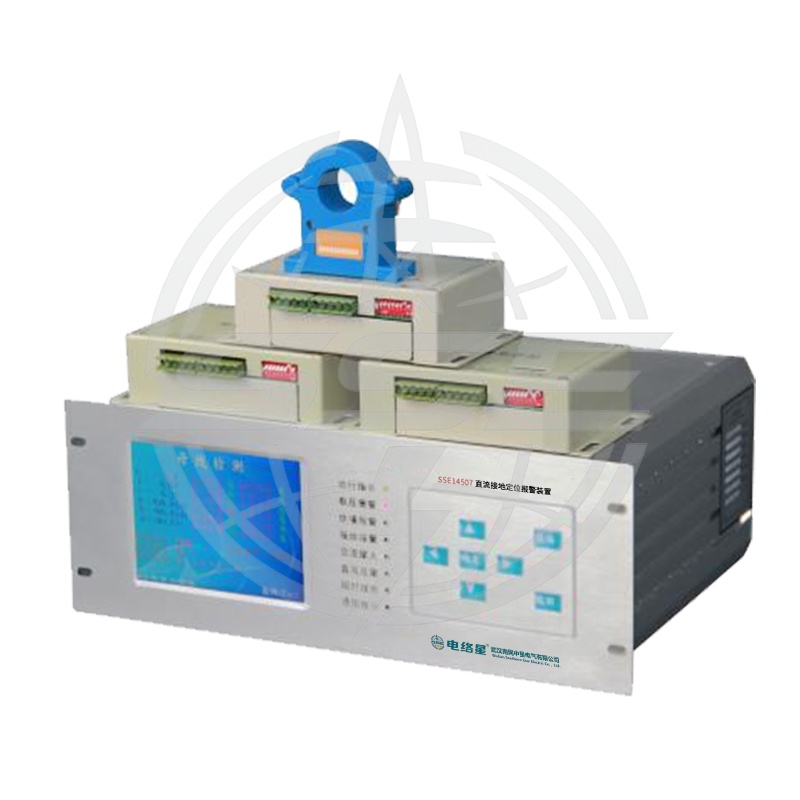

SSE14507直流接地定位报警装置

        SSE14507直流接地定位报警装置是在原有产品的基础上进行技术创新和提升。提高了装置的测量精度和抗电容干扰的能力。在性能指标的适应性、调试的方便性及运行的可靠性方面均处于国内较高水平。装置利用了信号相位锁定、校正及跟踪积木式结构等技术，从根本上解决了判断数据不全、选线不准等弊病。且根据2011年12月国家电网公司制定的《十八项国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停及重要客户停电事故”中明确提出了原有的直流接地定位报警装置，要求增加交流窜直流故障的测记和报警功能。本装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警，是作为直流系统逐步改造提升的理想设备。广泛适用于电力、石化、冶金、邮电、铁路等行业发电厂及变电站。是一种提高电网自动化管理水平、确保安全运行及故障准确定位的理想智能仪器。

产品别称

直流接地定位报警装置、直流系统绝缘监察装置

1.本装置采用Cortex-M3内核的STM32芯片为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。

2.操作界面基于菜单式的人性化设计。

3.相关的所有参数均可通过菜单进行设置，相关的所有报警均通过声光输出和相应的干接点输出。

4.准确检测直流电压、模块状态、直流绝缘及接地选线为；区分母线接地、支路接地，并显示接地电阻阻值；自动分辨两条或两条以上支路同时接地的故障等。

5.可随时操作界面进入全部支路的巡检操作，以观察全部支路的接地状况。

6.可随时操作界面进入全部支路的单检操作，分全部支路单检（通过按键循环检测）和选定支路单检（通过按键选定某一支路检测）。

7.保存显示当前5次的母线绝缘报警记录。

8.提供检测2段母线的纹波电压和纹波系数。

9.对CT极性无一致性要求、无方向要求。

10.信号采集数据采用RS485接口技术，使数据的有效传输距离可达 1000米。

11.装置提供串行数据通讯接口（RS－232、RS－485）和外部设备连系。

12.装置提供100M的以太网接口。

13.支路检测速度快.巡检16路以后的数据时，平均每路巡检时间低于1秒。

14.本机可以通过参数设定设置交流窜入报警门限（交流有效值）。

15.装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警。

16.采用彩屏液晶显示、中文界面、显示直观明了，并带有液晶自动保护功能。

17.本系统可提供简单的多机连接功能，适用于复杂的多级直流系统中，不会出误报及拒报现象。

18.纹波测量：采用实时全数字宽带测量、实时测量全范围的直流电源纹波、电压值、并计算纹波系数值，有效记录直流电源中的交流含量。
